呼吸气瓶水压试验机|呼吸器气瓶水压测试台(技术分析)

气瓶检测用试验机

浏览:次 2021-04-19 10:43:57

标题:呼吸气瓶水压试验机|呼吸器气瓶水压测试台(技术分析)

呼吸气瓶水压试验机|呼吸器气瓶水压测试台(技术分析)

一、产品资料:

思明特生产的呼吸气瓶水压试验机|呼吸器气瓶水压测试台是英语检测呼吸气瓶、消防呼吸器,呼吸钢瓶,碳纤维缠绕瓶等瓶体的耐水压,外测法水压,标准的水压试验机的检测功能,系统配有天平称量系统可以针对于呼吸气瓶做标准水压时的膨胀量检测的方式,通过计算机可直接输出测试报告和压力曲线曲线,并直接计算膨胀变形率,实现对于产品的自动化检测的需求;

二、引用标准:

标准瓶应用工况:

国标GB/T92511997规定:采用外测法进行水压试验时,试验装置的停用时间大于2小时重新使用需要校验试验装置。

1)压力容器、单个锅筒和整装出厂的焊制锅炉 水压试验标准瓶,标准瓶,试验压力可选择。

2)集箱和其他类似的部件,应该用1.5倍的设计压力进行水压试验。

三、标准瓶校验试验装置的注意事项:

1标准瓶充水后必须注意防冻;

2标准瓶充水放置时应注意防止腐蚀;

3标准瓶长期不用时,应倒净试验用水并进行内腔干燥处理后保存;

4避免标准瓶被磨损,宜将标准瓶放置在软质地面上,搬运标准瓶时不得在硬质地面上拖行

四、测试原理

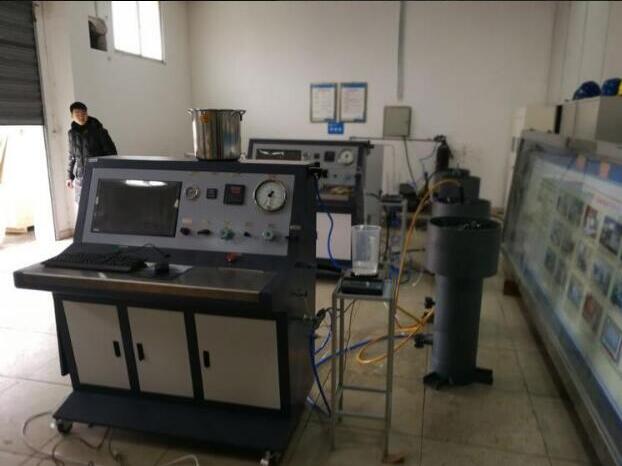

气瓶外测法水压测试机主要用于对受试气瓶进行耐压试验同时获得受试瓶的容积残余变形率,采用计算机控制。其工作原理为:将受试瓶置于一个特制的水套内,采用高压泵对受试瓶进行增压,达设定压力后自动进入保压状态,对受试瓶进行耐压试验,与此同时,气瓶在试验压力下体积膨胀,把水套内的一部分水挤压到量杯中,这部分水量就是受试验瓶的容积变形量,通过水量采集系统传输至工控机中,气瓶卸压后,弹性变形消失,于是量杯中的水又返回至水套内,未返回的水量是受试瓶的容积残余变形量,通过水量采集系统传输至工控机,容积残余变形量与全变形量的百分比就是气瓶的容积残余变形率。

五、设备参数:

(1)测试压力:0-45MPa

(2)测试范围:气瓶外径:φ80~185mm气瓶长度:600 -1000mm

(3)工作气源压力:0.6-0.8MPa

(4)工作气源流量:≥1m3/min

(5)外接电源电压:220V /50Hz

(6)控制采用:思明特专利软件

软件程序:基于labview程序开发环境作为平台;

注:市场上好多单位标准的69mpa ,呼吸气瓶测试的压力范围是45mpa 之前客户有误区 认为需要测试到69mpa,  其实这个69mpa是根据国外进口泵输出最大的压力范围是10000PSI来定义的;
