140Mpa高压气体密封性测试装置（借鉴参数）
浏览：次 2024-09-11 10:02:22

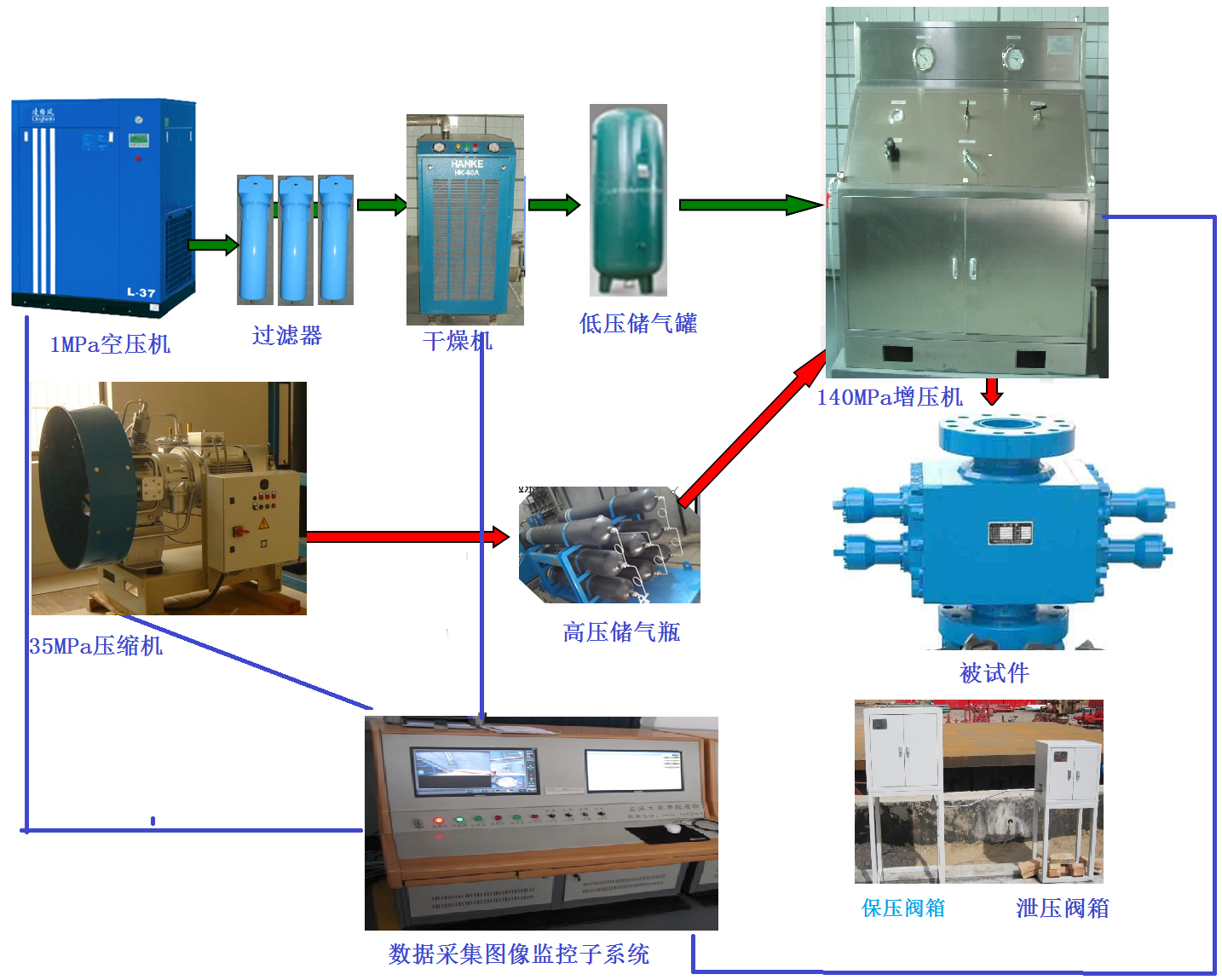

该系统由气密封试验子系统、数据采集图像监控子系统两部分组成。
（一） 气密封试验子系统
1. 技术参数
额定工作压力
140MPa
试压范围
0-140MPa
标态流量
1m³/min
试验介质
纯净的空气
控制方式
手动
控制回路数
一路
压力测试精度
±0.25% 级
驱动气源
≤10bar, 最大耗气量4.5m³/min
2. 系统原理
试验过程，先将高压压缩机启动，先将高压储气罐充压至35MPa，当试验开始时，先打开充压阀向被测试件中充气，直至平衡压力为35MPa左右，然后启动增压系统，向被测试件中充气至所需试验压力70MPa。

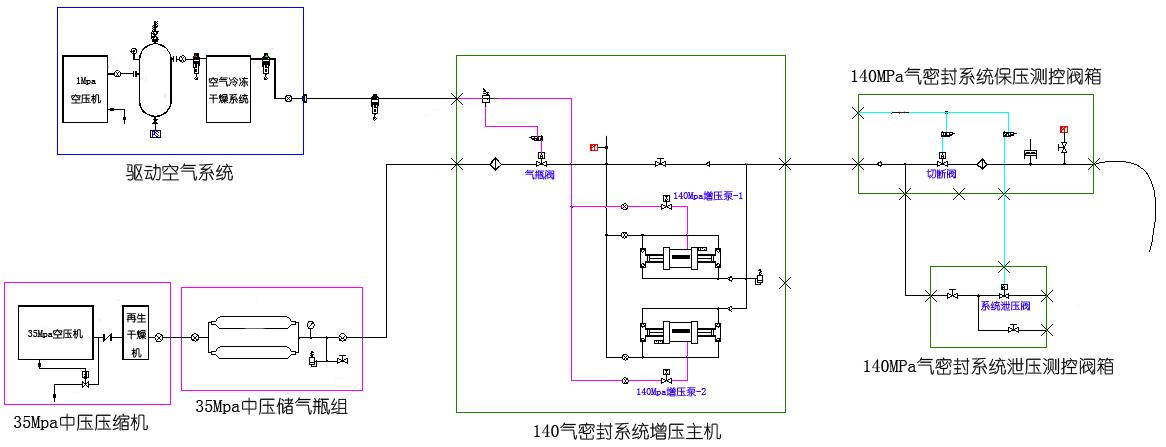

图3：系统流程原理图
3. 系统配置
低压压缩机系统
空压机
冷干机
北京通平（三级过滤）
低压储气罐
低压管路及阀门
高压压缩机系统
压缩机
空气处理干燥系统
300L高压蓄气罐
中压管路及阀门
增压台
气动泵--美国
气动三联件-上海
气控阀--美国
高压压力表—美国
高压传感器
高压管--美国
控制阀箱
阀门及管件
1) 低压压缩机系统
本部分主要为整套试验系统提供纯净的低压气源，用来给气体增压泵提供动力源并控制增压泵的压力和流量，以及用来控制所有高压气动截止阀的开关。
a、空压机
功率：30KW
排量：4.4Nm3/min@1MPa
噪音：65±2
尺寸：1460×980×1410mm
b、冷干机
冷干机是根据冷冻除湿原理，将来自上游的饱和压缩空气冷却到一定的露点湿度，凝析出大部分的液态水并夹带尘和油，经气液分离器分离后由自动装置排出机外。因其运行可靠、操作简单、维护方便而成为空气净化设备的首选机种。
处理风量
6.6m³/min
压缩机功率
0.951KW
入口温度
≤80°C
环境温度
≤45°C
工作压力
1.0Mpa
压力露点
1.7°C—8°C
电源
220V/ 50HZ
制冷剂
R-22; R-134; R-407
由螺杆压缩机、过滤器、冷干机、储气罐、低压管路及阀门（压力开关、单向阀、电磁阀、球阀等）等组成，满足气压1.0MPa，排量不小于4.1Nm3/min，气体净化级别达到 四级标准。
