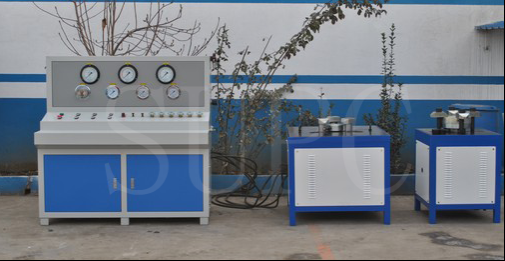

安全阀离线校验台技术需求
主要技术参数：
1.校验通径范围：法兰式DN20-150mm安全阀 螺纹式1/2″-2½″安全阀（标配最高压力3MPa，）
2.最高校验压力：15MPa
3.校验精度：±0.4%
六、主要配置：
|
名称 |
规格 |
数量 |
|
|
活动卡脚 |
新型锻打双向卡脚 |
1付 |
|
|
精密压力表 |
0-1.6MPa、0-4.0MPa、0-16MPa |
各2只 |
|
|
中心垫 |
DN20、25、32、40、50、65、80、100、150 |
各1只 |
|
|
“O”型密封圈 |
有关规格 |
共30只 |
|
|
储罐 |
1立方 |
1个 |
|
|
外接高压软管 |
（已接本体） |
1根 |
|
|
英制异径外接头 |
ZG1/2″、3/4″、1″、11/4″、1½″、2″、2½″ |
各1只 |
|
|
英制螺纹基座 |
ZG1″ |
1只 |
|
|
公制螺纹座 |
M27*1.5、M30*1.5、M33*1.5、 |
各1只 |
|
|
公制螺纹过渡垫 |
蓝色 |
1只 |
|
|
备用气动开关 |
二位三通 |
1只 |
|
|
备用复位开关 |
二位三通 |
1只 |
|
|
万向活动轮 |
|
4只 |
|
|
设备定位块 |
|
2只 |
|
|
储气罐 |
一立方 |
1个 |
|
|
电脑系统 |
电脑 |
带触屏工业一体机 |
1台 |
|
压力传感器 |
0-1.6MPa、0-4.0MPa、0-16MPa |
各1台 |
|
|
数据采集模块 |
|
1套 |
|
关键性技术指标：
各档通径相应可校验的最高压力，详见下表:
加紧压力为1MPa 单位：DN-mm PS-MPa
|
DN |
32 |
40 |
50 |
80 |
100 |
150 |
|
PS |
15.0 |
15.0 |
15.0 |
9.0 |
5.0 |
3.0 |
校验介质为氮气或洁净压缩空气，介质源由用户自备。
