减压阀的工作原理以及测试原理

技术资料

浏览:次 2021-03-05 07:58:39

标题:减压阀的工作原理以及测试原理



一、减压阀测试的技术参数:

压力范围:0~2mpa

压力单位:0.01mpa

控制方式:计算机/手动按钮

工作介质:气体,

压力显示:计算机/数显表/压力表

控制精度:±0.5fs

采集方式:压力传感器数据采集

输出结果:自动输出报告和测试数据

测试方式:按照工作原理图

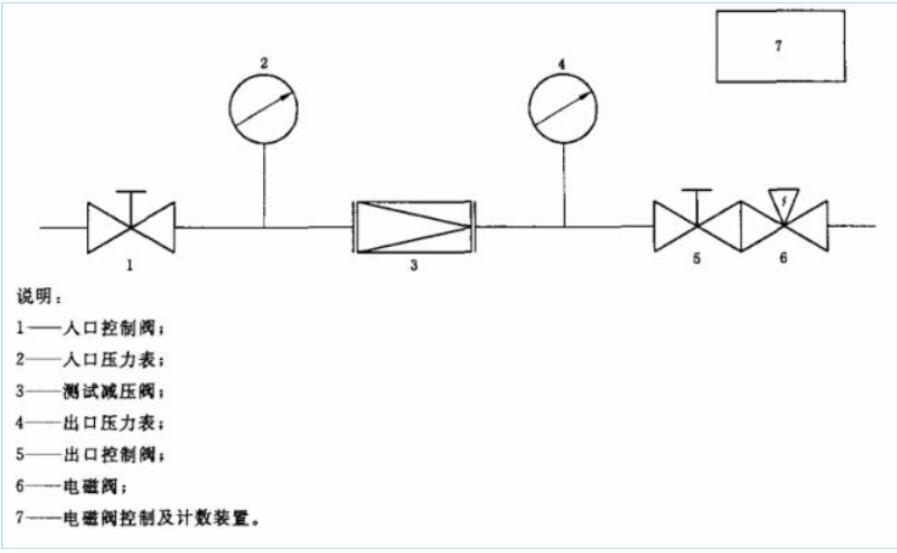

二、减压阀原理的工作原理图

 减压阀的工作原理以及测试原理

二、试验方法:

1如图所示, 将试样按正确方式安装在试验管路中。

2在电磁阀6开启的情况下, 调节入口控制阀1和出口控制阀5, 使测试减压阀3的入口压力为额定工作压力, 出口压力为企业规定的出口设定压力范围内的任意值, 并使管道流量为20%减压阀最大流量。

3开启电磁阀控制及计数装置, 电磁阀开启到关闭为1个循环, 试验时要保证电磁阎启动或关闭后减压阀出口侧压力稳定后才能进行下一个循环, 试验5 000次。



试验要求:

按上述规定的方法进行工作循环试验, 试验过程中减压阀应工作正常, 无异常振动, 弹簧、 隔膜等 动作部件工作正常, 无任何影响功能的损坏。 试验后按规定的试验方法进行密封试验, 试验结果应符合规定。
