管壳式热交换器用奥氏体不锈钢波纹管(以下简称波纹管)是一种公称压力不大于 4.0MPa，工作温度高于 -20℃、低于 450℃，工作介质适合奥氏体不锈钢场合的波纹管。今天我们来学习这种波纹管的水压及爆破试验方法。

1、波纹管水压试验

1.1 检验要求

波纹管应逐根进行水压试验，试验压力不低于 2 倍设计压力(水压)，保压 1min，应无渗漏。

1.2 试验方法

水压试验应满足以下要求：

a)试验设备：电动泵或手动泵、压力表(量程为 1.5 倍~4 倍试验压力，精度 1.6，当试验压力大于 5.0MPa 时，精度 1 级。以下要求与此同)、试验水槽、专用夹具;

b)试验方法：将波纹管装上夹具，一端和泵出口连接，先将水注入管内，待排尽空气后，将出口用堵头封闭，缓慢加压至试验压力，保压 1min 后进行检查。结果应符合 1.1 的要求;

c)应控制水的氯离子含量不超过 25mg/L。

2、波纹管爆破试验

2.1 检验要求

波纹管的常温爆破压力，应不低于常温设计压力值的 8 倍。

2.2 试验方法

爆破试验应在有防护措施的条件下进行，并满足以下要求：

a)试验设备：电动泵或手动泵、压力表;

b)试验方法：将波纹管试样平直放置，两端不得限位。一端安装带有排气阀的堵头，另一端和泵出口连接，将水注入管内，排尽空气，关闭排气阀。缓慢加压直至波纹管破坏，记录试样的破坏压力和破坏情况。结果应符合 2.1 要求。若试验压力超过设计压力值的 8 倍仍未破坏，允许不做到破坏。

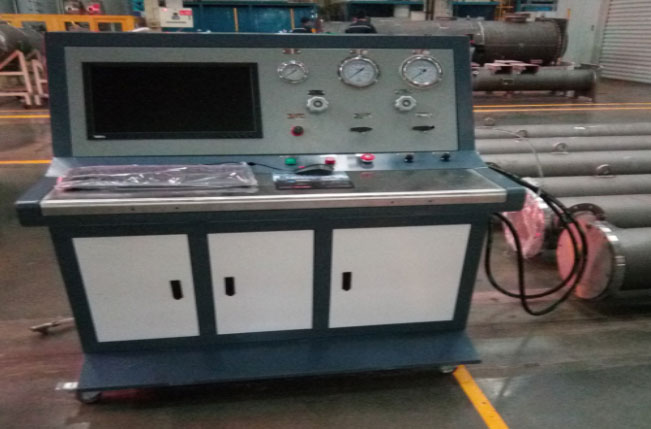

波纹管的水压试验和爆破试验可在一台设备上完成，先进行水压试验，保压合格后继续升压至爆破压力值。以上就是今天的分享!如果您对用于上述试验的波纹管水压爆破试验机感兴趣，欢迎与我们联系!
