高压水密实验装置-深海水压试验机

海洋类试验机

浏览:次 2024-07-05 13:53:50

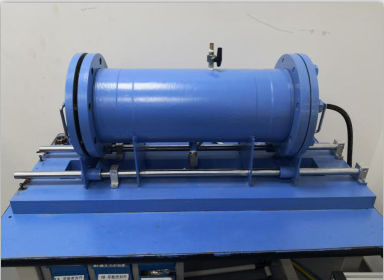

高压水密实验装置-深海水压试验机
2.设备主要用途:高压水密实验装置主要用于潜标等水下产品的打压测试,检验产品的耐压性能。
3.技术参数(关键指标前标☆)
(1)水密压力:最大水密压力达到10Mpa,压力设计需要考虑冗余,并实现从0Mpa到10Mpa的连续调节;
(2)罐体尺寸和加工精度要求:罐体尺寸内直径650mm,内深度900mm,外尺寸根据压力设计而定。加工精度:内径≤1mm,高度≤1mm;
(3)打压罐体可以实现液压自动开启和关闭。

(4)装置外壁喷涂重防腐漆,漆面平整,具备防腐能力;

高压水密实验装置-深海水压试验机

明细单:

模拟深海水压实验装置的设计和实现需要考虑多个因素,以确保能够真实地再现深海环境中的高压条件。这些因素包括设备的压力范围、材料选择、密封技术以及控制和监测系统。下面详细说明这些关键方面:

1. 压力范围

深海水压可以达到极高的水平。例如,在马里亚纳海沟底部,水压约为1100巴(110兆帕)。因此,实验装置需要能够产生并维持这样的高压。

2. 材料选择

设备的材料必须能够承受极高的压力而不变形或破裂。常用的材料包括高强度不锈钢、钛合金和其他特种合金。这些材料具有高的屈服强度和断裂韧性。

3. 密封技术

密封是模拟深海水压的关键。必须确保装置在高压下不会泄漏。通常采用多级密封和高压密封圈,如O形圈、V形圈或U形圈,并在密封处使用高强度的合金材料。

4. 压力控制和监测系统

  • 压力控制:需要高精度的泵和调压阀来控制和调节压力。液压泵和电动压力泵是常见的选择。
  • 压力监测:精确的压力传感器和监测系统至关重要。压力传感器需要能够在高压环境下保持精度和可靠性。传感器的数据应通过数字系统实时记录和显示。

5. 实验舱设计

实验舱是装置的核心部分,需要能够在高压下保持结构完整性。常见的设计包括:

  • 圆柱形或球形结构:这些形状能够均匀分散压力,减少应力集中。
  • 多层结构:使用多层材料,外层提供强度,内层提供韧性和耐腐蚀性。
  • 内部加压液体:通常使用水或油等液体作为加压介质,以模拟深海环境。

6. 温度控制

深海温度较低,通常在2°C到4°C之间。因此,实验装置还需要具备温度控制系统,以确保实验条件的真实性。可以使用冷却系统和温度传感器来维持低温环境。

典型的实验装置设计示意图


markdown
 +---------------------------+
         |       压力泵和控制系统       |
         +---------------------------+
                     |
                     v
         +---------------------------+
         |       高压密封管道         |
         +---------------------------+
                     |
                     v
         +---------------------------+
         |        实验舱              |
         |   +-------------------+   |
         |   |  被测样品和传感器   |   |
         |   +-------------------+   |
         +---------------------------+

这种设计可以确保实验装置能够稳定、可靠地模拟深海高压环境,为各种深海研究提供必要的实验条件。

实验装置的应用

  • 海洋科学研究:研究深海生物、深海地质等。
  • 材料科学:测试材料在高压环境下的性能,如耐压性、腐蚀性等。
  • 工程技术:模拟海底设备(如潜水器、管道等)的工作环境,进行性能测试和可靠性评估。

通过详细的设计和精密的制造,模拟深海水压实验装置能够提供真实的深海环境,为科学研究和工程应用提供重要的技术支持。
