标题:氢气管路耐压强度试验装置

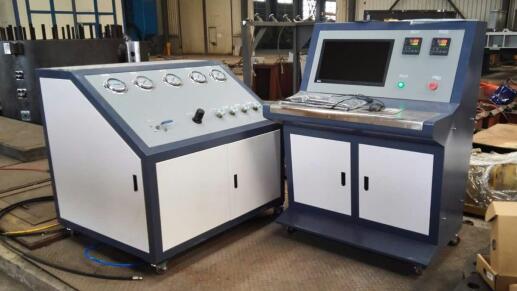

为实现氢气管路,管路总成,氢气接口,氢气枪头的耐气压测试项目,采用计算机控制台,配有专用的泵阀柜,内置高压泵,高压部分和控制台完全分离,有效保护操作人员的安全;气压的密封性检测和气压强度检测。设备采用思明特气体增压泵,完成对高压气体的增压试验;同时有思明特压力控制系统和数据采集系统完成控制和数据的打印和标准的试验报告,设备高压出口为标准的1/4螺纹,通过专用变径接头,可完成种类繁多,大小不一的精密测试。 核心部件为进口品牌/合资品牌;
3.2.1 系统组成:
该系统主要由电动液驱增压系统、仪表风系统、高压管路、PLC控制系统、远程观察系统、上位机(含操作台)、上位机操作系统及上位机报表系统等组成。
3.2.2 技术指标:
流量:可将5~20Mpa气源压力压缩到为96.3MPa。
压力:压力控制精度≤±1%。
品牌:配套气驱泵、阀、管件、在线仪表等为进口品牌,高压泵品牌需要选择思明特等同等进口品牌,阀门管件品牌需要选择HTG、Swagelok、BuTech等同等进口品牌。
现场仪表:不影响计量精度准确性的现场压力指示采用不锈钢压力表,精度1.6级,压力表配套截止阀,方便现场维护。压力远传变送器测量精度±0.5%;温度信号远传采用热电阻(PT100)温度变送器,测量精度±0.25%,根据实际选择相应插深深度或采用贴片式安装。
安全防护:基于实验方法及操作安全注意点,设置必要的安全防护,如防护罩等。
济南思明特科技有限公司成立于2008年,是一家专业设计、开发、制造和销售为一体的企业。并在行业内取得各种专利产品;占地面积4000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。
试验过程,先将高压压缩机启动,先将高压储气罐充压至35MPa,当试验开始时,先打开充压阀向被测试件中充气,直至平衡压力为35MPa左右,然后启动增压系统,向被测试件中充气至所需试验压力70MPa。
液压系统作为驱动力,因液压液压站无法直接输出高压且介质的特殊性,即通过动态泵产生高压(可以视为压力放大器),
