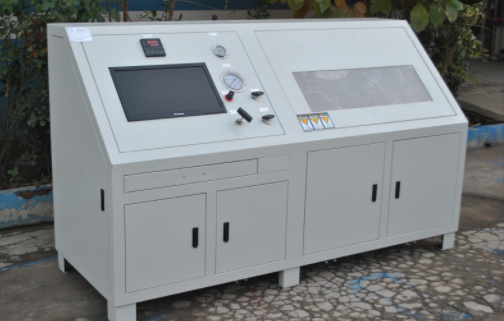

标题：气瓶瓶阀试验机-瓶阀气密性试验机-瓶阀气压试验机

气瓶瓶阀试验机-瓶阀气密性试验机-瓶阀气压试验机是专门用于检测气瓶阀门（含 CNG、LNG、氢气、氧气、消防、工业气瓶阀等）密封性能的专用高压测试设备，核心是通过高压气体保压 + 冒泡法 / 压降法判定泄漏，确保瓶阀在额定压力下无泄漏。

---

一、核心用途

检测瓶阀关闭密封、填料密封、中法兰密封、阀体本体的整体气密性。

适用于出厂检验、型式试验、定期校验、维修后复检。

满足GB/T 7512、ISO 10297、DOT、CE等标准要求。

二、工作原理

装夹与密封：将瓶阀安装在专用工装，实现进气端与阀体的高压密封。

增压与保压：用气体增压泵将干燥氮气 / 空气充入瓶阀内腔，升至试验压力（0–45MPa），并自动保压。

泄漏检测

冒泡法（直观）：将瓶阀浸入自动升降水槽，观察是否有连续气泡。

压降法（精密）：通过高精度压力传感器监测压力降，自动判定泄漏量。

泄压与复位：试验结束自动泄压，水槽升起，取出工件。

三、主要技术参数（主流机型）

表格

参数项	典型范围	备注
试验压力	0.05–45 MPa	覆盖低压到超高压瓶阀
压力精度	±0.5% FS	传感器精度
试验介质	干燥空气、氮气	惰性、洁净、防爆
测试工位	1–4 工位	多工位可同步 / 独立测试
保压时间	1s–999h	可自由设定
控制方式	手动 / PLC / 计算机	触摸屏 + 数据采集
驱动气源	0.2–0.8 MPa	工厂压缩空气
检测方式	冒泡法 + 压降法	双重判定更可靠

四、设备组成

气体增压系统：气体增压泵 + 高压管路 + 过滤器，提供稳定高压气源。

压力控制系统：调压阀、安全阀、压力传感器、PLC，实现精准控压与保压。

工装与夹具：适配不同规格瓶阀的快速装夹与密封工装。

自动升降水槽：气缸驱动，用于冒泡法检测。

数据采集与控制：触摸屏 / 工控机，设定参数、记录曲线、自动生成报告。

安全保护：超压、超时、泄漏报警，紧急停机，防爆设计。

五、标准试验流程（GB/T 7512）

安装瓶阀，检查工装密封。

抽真空（特殊介质可选），排除内腔空气。

充气至试验压力（通常为1.2 倍公称压力）。

保压规定时间（如 1–5min），观察气泡或压降。

分别测试关闭状态、开启状态的密封性。

自动记录数据，判定合格 / 不合格，生成报告。

六、应用领域

气瓶阀生产厂：出厂 100% 全检。

气瓶充装站 / 检测站：定期校验。

消防器材厂：灭火器瓶阀检测。

新能源：氢气、CNG、LNG 气瓶阀检测。

工业气体：氧气、氮气、二氧化碳等工业气瓶阀检测。

七、优势

压力范围广：覆盖微压到超高压瓶阀。

检测精准：双重检测方式，避免误判。

效率高：多工位同步测试，自动控制。

安全可靠：多重保护，防爆设计。

数据可追溯：自动记录与报告，满足质检要求。
