简易气瓶检测站|钢瓶成套检测装置|气瓶水压检测系统

气瓶检测用试验机

浏览:次 2021-03-03 08:27:15

标题:简易气瓶检测站|钢瓶成套检测装置|气瓶水压检测系统

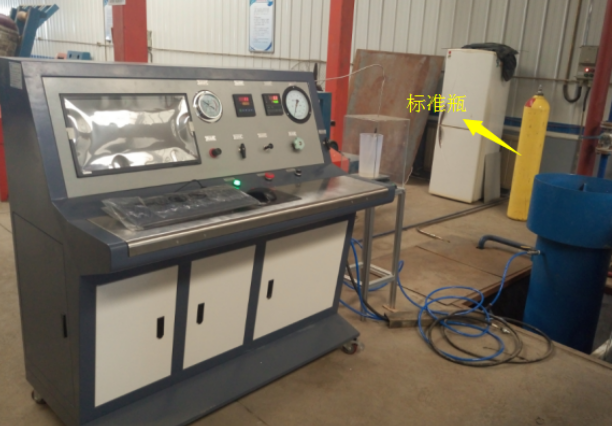

此方案主要是简易气瓶检测站|钢瓶成套检测装置|气瓶水压检测系统,其中包含了 瓶阀装卸机,钢瓶翻转倒水机和钢瓶外测法水压试验机,包含标准瓶,内置增压泵,实现对各种钢瓶,禁油和非禁油钢瓶的压力测试,系统采用计算机控制输出标准的压力曲线和测试报告。详细参数和资料具体见技术文档


设备一、瓶阀装卸机:
瓶阀装卸机
卧室和立式俩种形式    型号:SUPC_PFZXJ
试验目的:天然气气瓶瓶阀的安装于拆卸。
主要技术参数:
(1)电机功率:1.1kW
(2)传动速比:1 :59
(3)主轴转速:11.6r/min
(4)气源压力:0.3~~0.8MPa
(5)重量:1100kg
(6)外形尺寸:3100×620×1850mm
配有扭力传感器,可到设定的扭力自动停机,

设备二、钢瓶翻转注水,倒水机:


钢瓶翻转机
主要技术参数:
(1)气源压力:0.6~0.8MPa
(2)翻转速度:2.4r/min
(3)翻转角度:180℃
(4)工位数:1
(5)外形尺寸:1200×1200×1400mm
主要用于钢瓶的翻转倒水,利用气排水实现对钢瓶的快速排水和加持。

设备三、钢瓶外测法水压试验机

设备特点

1、核心增压设备选用济南思明特增压泵和思明特自己开发的数据采集软件,可轻松实现输出压力任意可调、可控。
2、技术先进,结构设计合理。具有体积小、重量轻、外型美观大方的特点。
3、所有承压零件都采用国际知名品牌的标准零件,无任何焊接连接,方便拆卸,安全系数高,寿命长、便于维护。
4、驱动气压范围:0.1-0.8 Mpa;且输出压力和驱动气压成正比。
5、耗气量:0.3-1m3/min
6、压力测试范围:0—22.5Mpa,压力段内压力,无极可调。
7、可以计算机控制升压速率,实时显示压力曲线,试验完毕后可以打印试验报告。
8、可实现分阶段试验压力。
9、软件可实现分阶段设定不同的升压速率。
10、分阶段保压过程试验时间可自倒计时,时间结束提醒。
11、可实现分阶段到一定压力自动停止增压。
12、试验完毕可以打印中英文试验报告,可以保存excel表格数据。
13、设备配有称重装置和温度采集装置 ,可与标准相呼应,完成对钢瓶重量和温度的采集。14 设备可完成对试验报告的输出和数据采集库,便于打印与管理,
15、设备根据客户的要求 ,可定做不同容积的双密封水套来完成对设备的高效性工作。


技术参数


产品名称 思明特钢瓶外测法水压试验机(标准)
产品型号 SUPC_QP_22.5
基本原理 根据钢瓶的不同压力,由增压泵输出高压,思明特软件进行控制和数据的处理分析,进行试样的校验。

试验压力 0~22.5MPa
控压精度 试验压力值上限的+2%,下限的-1%
试验介质
压力控制方式 计算机控制/手动按钮
操作方式 计算机操作/手动操作
试样数量 双水套(2水套)碳钢
水套参数 直径为430mm,长度为2.0M。快速连接。
试样安装方式 快速螺纹接头
结构组成 循环系统,压力控制系统,增压装置,密封水套,称重装置,温度装置和软件处理系统
适用范围 钢瓶的外测法试验,钢瓶检测推荐水压试验机,禁油或者是非禁油钢瓶的压力检测。

钢瓶外测法水压测试台
