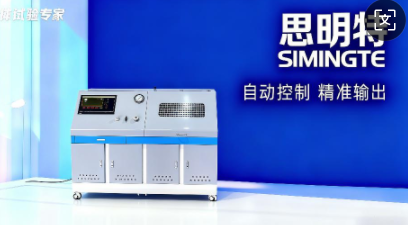

水压爆破试验机是一种用于测试管道、压力容器、阀门、管件、软管、消防器材等承压元件在高压液体（通常是水）作用下耐压性能和爆破强度的专用设备。它广泛应用于石油、化工、航空航天、汽车制造、消防、建筑及质检等领域，是确保产品安全性和可靠性的重要检测手段。
一、基本工作原理
水压爆破试验机通过液压系统将水加压至设定值或直至试样破裂，实时监测并记录压力、时间、变形量等参数。其核心过程包括：
- 充液排气：向试样内部充满水，并排出空气，避免气囊影响测试精度。
- 升压保压：按预设速率缓慢升压至目标压力，并可进行保压测试（验证密封性或强度）。
- 爆破测试：继续升压直至试样发生破裂，记录爆破压力值。
- 数据采集与分析：通过传感器和软件系统自动记录全过程压力-时间曲线、爆破点等关键数据。
二、主要组成部分
- 液压动力单元：包括高压水泵（如柱塞泵）、电机、油箱/水箱、过滤器等，提供稳定高压水源。
-
控制系统：
- PLC 或工控机控制
- 触摸屏人机界面（HMI）
- 可编程压力曲线设定
-
压力测量系统：
- 高精度压力传感器（通常0.5级或更高）
- 数据采集模块
-
安全防护装置：
- 防爆测试箱（透明防爆观察窗）
- 紧急停机按钮
- 超压自动卸荷阀
- 夹具与连接系统：适配不同管径或接口类型的快速接头和密封夹具。
三、关键技术参数（示例）
| 参数项 | 典型范围 |
|---|---|
| 最大试验压力 | 0~100 MPa（常见有20 MPa、70 MPa、150 MPa等） |
| 压力控制精度 | ±0.5% FS 或更高 |
| 升压速率 | 可调（如0.1~5 MPa/s） |
| 介质 | 水、乳化液（部分机型支持） |
| 试样尺寸 | DN6 ~ DN300（根据机型定制） |
| 控制方式 | 自动/手动，支持远程监控 |
四、应用标准（参考）
- GB/T 13480（金属管液压试验方法）
- ISO 11439（车用天然气瓶）
- ASTM D1598 / D1599（塑料管材静液压强度）
- EN 13782（临时结构水压测试）
- API 5L（管线管规范）
五、选型建议
- 明确测试对象：管材、容器还是软管？材质（金属/塑料/复合材料）？
- 确定压力范围：需覆盖产品工作压力的1.5~4倍（依据标准）。
- 关注安全性：务必选择带多重安全保护（如机械限压、电气联锁）的设备。
- 自动化程度：是否需要自动生成报告、支持多通道并行测试？
