阀门低温深冷测试装置-阀门低温试验机
浏览:次 2025-04-17 23:32:03
标题:阀门低温深冷测试装置-阀门低温试验机

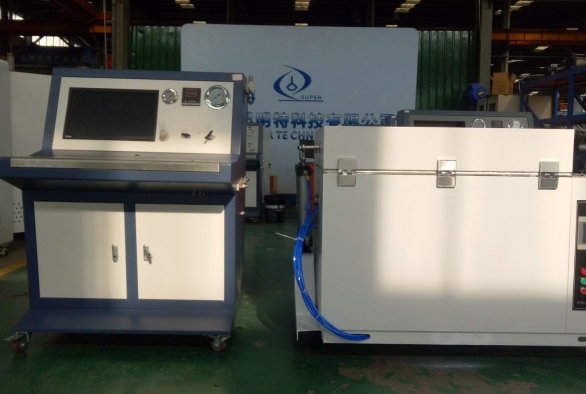

阀门深冷测试装置是用于模拟极低温环境下阀门性能的专用设备,主要验证阀门在深冷条件(如液氮、液氧、LNG等工况)下的密封性、操作力、材料耐低温性等关键指标。以下是该装置的详细介绍:
密封性测试:检测阀门在低温下的内漏、外漏情况。
操作性能测试:评估阀门在低温环境下的启闭扭矩、灵活性及卡滞风险。
材料适应性:验证阀体、密封件等材料在低温下的收缩、脆化等行为。
耐久性测试:模拟低温循环工况下的寿命表现。
模块 | 功能描述 |
---|---|
深冷环境箱 | 提供-196℃(液氮)至-40℃的可控低温环境,通常采用真空绝热设计减少冷量损失。 |
介质循环系统 | 通入液氮、液氦等介质模拟实际工况,可能配备加压泵(测试高压阀门)。 |
驱动机构 | 电动或气动装置,用于远程操作阀门启闭(避免人工操作低温风险)。 |
传感器系统 | 温度传感器(多点监测)、压力传感器、扭矩传感器、泄漏检测仪(氦质谱仪)。 |
数据采集系统 | 实时记录温度、压力、扭矩、泄漏率等参数,生成测试曲线与报告。 |
安全防护 | 防爆设计、紧急泄压阀、低温防护手套箱等,确保操作安全。 |
国际标准:ISO 28921(工业阀门低温测试)、BS 6364(低温阀门专用标准)。
行业标准:API 598(阀门检验与测试)、MSS SP-134(超低温阀门性能要求)。
用户标准:客户自定义工况(如LNG船用阀门的-162℃特定测试)。
预处理:阀门清洁、干燥,避免水分结冰影响密封。
降温阶段:以可控速率(如10℃/min)降至目标温度,避免热冲击。
保温阶段:维持低温至各部位温度稳定(通常1~2小时)。
性能测试:
密封测试:加压至1.1倍额定压力,保压5分钟检测泄漏。
操作测试:记录启闭扭矩,对比常温数据。
复温检查:升温后复测密封性,评估材料恢复性能。
挑战 | 解决方案 |
---|---|
低温密封失效 | 采用金属密封(如波纹管阀盖)、PTFE改性材料。 |
热变形导致卡滞 | 优化阀杆与阀体材料的热膨胀系数匹配(如奥氏体不锈钢+因瓦合金)。 |
结霜/冰堵 | 测试前抽真空或充干燥惰性气体,减少箱内水汽。 |
数据准确性 | 校准传感器,在低温段(如-100℃以下)使用专用低温探头。 |
能源行业:LNG接收站、液氢储运阀门。
航天领域:火箭燃料(液氧/液氢)阀门。
医疗设备:液氮冷冻治疗仪配套阀门。
科研机构:超导、核聚变实验装置中的低温流体控制。
温度范围:根据介质选择(液氮-196℃ vs LNG-162℃)。
自动化程度:高精度测试推荐全自动控制(如PLC+LabVIEW系统)。
扩展功能:如需模拟温度循环(-196℃↔25℃),需配备快速升降温模块。
