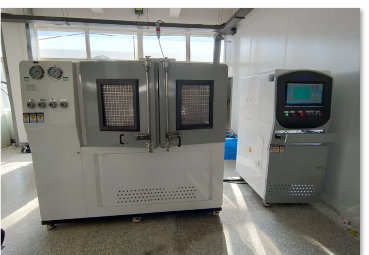

液力脉冲试验机-液力增压循环试验机
浏览：次 2025-12-20 09:45:45
一、产品概述：
液力脉冲试验机（又称液压脉冲疲劳试验台）是通过周期性交变液压，模拟零部件在工况下的压力疲劳与脉冲冲击，评估其耐久性、泄漏与破坏极限的专用设备，广泛用于管路、容器、液压元件的研发与质检。以下从核心原理、关键参数、系统构成、应用场景及选型要点展开说明；
二、核心原理
·工作原理：以液压泵 + 脉冲发生器产生设定压力 / 频率的交变液压力，通过管路加载至试件，同步监测压力、流量、温度与循环次数，直到试件失效或达到预设循环数，判定疲劳寿命。
·主流类型
电液伺服型：响应快（≤5ms）、压力 / 波形精度高（±1% FS），可输出正弦 / 方波 / 梯形波，适配高精度研发与标准测试，成本较高。
机械凸轮型：结构简单、成本低，适合批量质检与固定波形的例行试验，响应与波形灵活性较弱。
三、技术参数
|
参数项 |
典型范围 |
说明 |
|
脉冲压力范围 |
0~5MPa（峰值），谷值 0.1~1MPa 可调 |
适配中低压试件，压力控制精度 ±0.5% FS（0.025MPa） |
|
脉冲频率 |
0.1~2Hz（6~120 次 / 分） |
低频模拟重载冲击，高频模拟振动工况，步进 0.1Hz |
|
脉冲波形 |
正弦波、方波、梯形波（失真度≤2%） |
满足 GB/T 7939、ISO 6803 等标准波形要求 |
|
试验介质 |
清水、水 - 乙二醇、液压油（32#/46#） |
与试件材质相容，避免腐蚀与气蚀 |
|
介质温度 |
室温～100℃（精度 ±1℃） |
可选 - 40℃~+100℃宽温模块，模拟极端环境 |
|
循环计数 |
0~1000000次（精度 ±1 次） |
支持断点续存与失效自动停机 |
|
试验工位 |
1~4 工位 |
工位独立控压 / 控温，适配批量测试 |
|
压力测量 |
0~6MPa 0.25 级传感器 |
确保 5MPa 量程内高精度采集 |
|
整机功率 |
5~10kW |
含泵组、温控、测控系统功耗 |
|
防护等级 |
主机 IP54，测控柜 IP42 |
适配工业现场粉尘、潮湿环境 |
四、系统结构：
1.液压动力模块：高压泵、脉冲发生器、蓄能器、冷却 / 加热装置，提供稳定交变压力与可控油温。
2.测控系统：工业 PC+PLC + 数据采集卡，搭配压力 / 温度 / 流量传感器，实时显示压力 - 时间曲线，支持数据存储、报告生成与远程监控。
3.试验舱与夹具：安装试件、防喷溅保护，夹具适配不同管径 / 接口（如卡套、法兰），部分带泄漏自动检测。
4.安全保护：超压 / 超温 / 泄漏报警、自动停机、断电数据保存，满足无人值守需求。
