标题：翅片换热器不锈钢钢管涨管机-高压涨管机-水涨机

翅片水压涨管机（又称翅片水压胀管机、水胀机）是制造管翅式换热器（如散热器、冷凝器、蒸发器）的核心设备。它利用超高压水在管内产生压力，使金属管塑性膨胀，与外部翅片紧密结合，形成过盈配合，从而消除热阻、提升换热效率。

一、核心工作原理

装夹密封：将穿好翅片的金属管（铜管 / 不锈钢管）两端用专用胀头（密封工装） 锁紧密封。

充液排气：向管内注入纯净水，排净内部空气。

高压胀接：通过气驱液压增压器产生10~100MPa（最高可达150~200MPa）超高压水，作用于管内壁。

塑性变形：管壁在高压下发生永久塑性扩张（直径增大约0.3~0.4mm），填满翅片孔间隙。

保压定型：按设定时间保压，确保结合牢固。

卸压排水：释放压力，排出管内水，取下工装，完成胀接。

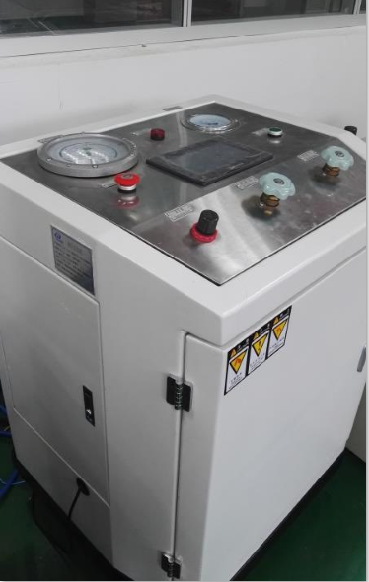

二、设备结构组成

主机控制系统（PLC 控制台）

核心：PLC + 触摸屏，设定压力、保压时间。

显示：压力传感器 + 机械压力表双显。

操作：脚踏 / 按钮控制，自动循环。

气驱液压增压系统

动力：0.6~0.8MPa压缩空气驱动。

核心部件：气液增压器（增压比可达350:1）。

功能：低压快速充水，高压精准胀接。

高压水路系统

高压软管、单向阀、安全阀。

介质：纯净水（环保、无油污、无需清洗）。

胀接工装（核心执行部件）

快速密封胀头：适配管径（φ7~φ25.4mm），一端带自动排气阀。

定位夹具：固定换热器芯体。

三、关键技术参数（通用型）

胀接压力：0~40MPa（超高压型 0~150/200MPa）

适用管径：φ7, 9.52, 12.7, 15.88, 18、19, 25mm 等

适用管材：铜管、铝管、不锈钢管、钛管

控制方式：PLC 全自动

驱动气源：0.6~0.8MPa (6~8bar)

电源：AC 220V

胀接效率：~1 根 / 分钟 （具体看容积范围）

四、主要优势（对比机械胀管）

胀接均匀：水压360° 均匀受力，管壁减薄一致，无机械刮伤。

长度无限制：可胀超长管、U 型管，不受长度限制。

适合硬管：对不锈钢管等高硬度材料效率极高。

清洁环保：用水作介质，无油污，成品无需清洗。

质量稳定：压力、时间精准可控，一致性好。

五、典型应用领域

HVAC 制冷：空调蒸发器、冷凝器。

汽车行业：水箱、中冷器、油冷器。

暖通工业：散热器、表冷器、冷风机。

能源化工：锅炉、换热器盘管。

六、选型要点

管材材质：不锈钢选 ≥100MPa 高压机型；铜 / 铝选 30~40MPa 标准机型。

管径范围：配置对应快速密封胀头。

自动化需求：选择半自动或全自动机型。

产能：单工位 / 多工位机型。
