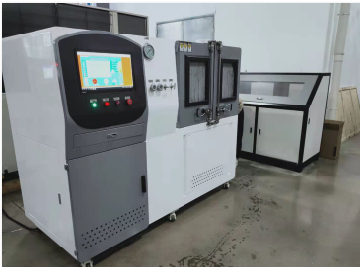

水压压力流量测试系统-压力流量测试台
水压压力流量测试系统-压力流量测试台用于验证过滤器的耐水压强度、水压密封性能、压降 - 流量特性，是过滤器出厂检测和型式试验的标准设备。
一、核心测试原理
设备基于流体力学压差原理和静水压法，通过可控的水介质循环，模拟过滤器实际工况，完成多维度性能测试。
1. 压降 - 流量特性测试（核心功能）
动力单元驱动水介质以不同流量通过被测过滤器
同时测量过滤器入口压力 P1和出口压力 P2，计算压差 ΔP = P1-P2
绘制 “流量 - 压差” 特性曲线，验证过滤器在额定流量下的流动阻力是否符合设计标准
2. 耐压强度与爆破测试
向过滤器内缓慢施加静水压，逐步升压至规定试验压力（如 1.5 倍工作压力）
保压一定时间（通常 1-5 分钟），观察过滤器壳体、焊缝及接口有无渗漏、变形或破裂
持续升压至过滤器失效，记录爆破压力，评估其结构强度极限
3. 密封性能 / 泄漏测试
向过滤器内充入规定压力的水介质，关闭阀门形成封闭系统
监测系统压力随时间的变化，若压力下降超出允许范围，判定存在泄漏
也可通过观察过滤器外表面是否有水珠渗出，直观判断密封可靠性
二、典型系统组成（标准配置）
|
模块 |
核心部件 |
功能说明 |
|
动力与压力单元 |
高压柱塞泵 / 气动增压泵、调压阀、蓄能器 |
提供稳定可调的测试压力（0-40MPa），蓄能器用于稳压，消除压力波动 |
|
流量控制与测量单元 |
变频器、涡轮 / 椭圆齿轮流量计、调节阀 |
精确调节并测量水介质流量，量程覆盖过滤器额定流量的 0-150% |
|
压力测量单元 |
高精度差压变送器、压力表 |
实时采集过滤器进出口压力，计算压差，精度可达 ±0.5% FS |
|
数据采集与控制单元 |
PLC + 触摸屏、数据采集软件 |
自动控制测试流程，实时显示流量 / 压力 / 压差曲线，存储并导出测试报告 |
|
过滤与循环单元 |
前置过滤器、水箱、冷却器 |
净化测试介质，防止杂质污染被测件；冷却器控制介质温度，保证粘度稳定 |
|
安全与执行单元 |
被测件夹具、安全防护门、急停按钮 |
适配不同规格过滤器的快速装夹，保障高压测试过程安全 |
三、典型技术参数（通用款）
测试介质：清水 / 专用测试液
压力范围：0-4MPa
流量范围：0-50L/min（可定制）
测试精度：流量 ±1%，压力 ±0.5%
控制方式：手动调压 + 自动程序控制
