标题：速动油压继电器校验台-油压继电器测试台
速动油压继电器校验台是一种用于校验速动油压继电器动作特性及密封性能的专用设备。以下是关于它的详细介绍：
工作原理：校验台通过计算机控制系统控制气压调节装置，如空气压缩机、比例阀、进气电磁阀和放气电磁阀等，使测试腔内的压力按照设定的速率上升或下降，模拟油浸式电力设备内部故障时速动油压继电器的工作环境。同时，压力传感器实时采集测试腔内的压力值，当压力达到一定值或压力变化速率满足条件时，速动油压继电器动作，计算机控制系统记录下相关数据，如动作时间、压力值等，以此来校验速动油压继电器的动作特性。此外，通过在一定时间内保持测试腔内的压力稳定，观察压力变化情况，可校验速动油压继电器的密封性能。
结构组成

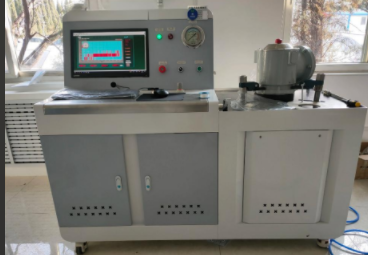

操作台：是校验台的主体，底部通常安装有万向轮，便于移动。台面上设有操作机构和安装机构，台面下部设有抽屉和置物格，用于存放工具和相关物品。
操作机构：包括显示面板和控制器。显示面板上设有液晶显示器和功能按钮，如开机按钮、复位按钮、松开按钮、压紧按钮等，方便操作人员进行参数设置和操作。控制器内设有微处理器、按键输入模块、数据采集模块、显示模块、存储模块、输出打印模块以及数据传输模块等，负责整个校验过程的控制和数据处理。
安装机构：包括压紧机构和过渡盘。压紧机构用于固定待校验的速动油压继电器，通常由上压板和下压板组成，可实现自动压紧和松开。过渡盘用于连接待校验速动油压继电器和测试腔，保证密封性能。
测试腔：位于工作台内部，是校验速动油压继电器密封性能和动作特性的关键部件。其上端与速动油压继电器通过对接法兰、过渡法兰相互连通，下端设有气压调节装置。
气压调节装置：包括进气管道和出气管道，进气管道上设有空气压缩机、比例阀和进气电磁阀，放气管道上设有放气电磁阀，还设有压力传感器，用于实时监测测试腔内的压力。
接点容量模拟电路：部分校验台还设有接点容量模拟电路，包括可调交流恒流源、可调直流稳压电源、电阻和测试接点等，用于模拟速动油压继电器所处的电路环境，校验其在不同接点容量下的动作特性
性能说明
|
项 目 |
单 位 |
要求值 |
|
工作环境温度 |
℃ |
-10～+40 |
|
工作电源 |
V、Hz |
AC380±10%、50±1HZ |
|
主机功率 |
W |
≤750W |
|
空压机 |
台 |
现场提供气源/自带压缩机 |
|
压力检测范围 |
kPa |
0～350 |
|
密封压力 |
kPa |
10～200 |
|
密封时间 |
min |
5～120 |
|
准确度等级 |
级 |
1.0 |
|
压力显示分辨率 |
kPa |
0.1 |
|
速率控制 |
Kpa/s |
0~500 |
|
操作显示方式 |
|
计算机操作。 |
|
打印方式 |
|
输出报告 |
|
数据管理方式 |
|
计算机数据管理，数据可存储、打印、编辑，报表格式可定制。 |
|
加紧方式 |
套 |
速动油压继电器加紧 |
|
设备类型 |
|
压力检测仪/测试台。 |
|
采集方式 |
|
动态自动实时采集。 |
|
信号输出 |
|
单组报警和双组报警 |
|
压力平衡 |
|
夹紧杆能依据压力受力情况自动调节平衡。 |
|
压紧力 |
|
压紧力可调整， |
|
密封性测试 |
|
压力、密封时间参数自主设置，密封测试自动完成。 |
|
自动化程度 |
|
一次装卡，自动完成动作特性、密封性能检测。 |
|
超压保护功能 |
|
具有超压保护功能。 |
|
校验范围 |
|
适用于速冻继电器的压力校验。 |
