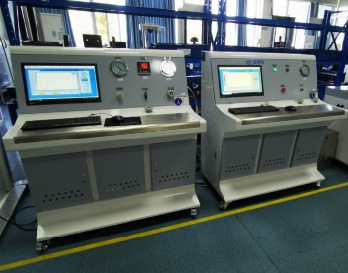

压缩机性能测试系统-压缩机压力，温度，流量性能测试装置
浏览：次 2026-01-31 16:49:50
标题：压缩机性能测试系统-压缩机压力，温度，流量性能测试装置
测试项目：
Ø 进口压力，出口压力测试
Ø 出口流量测试（标准容器，冲压时间测试）
Ø 驱动电源
Ø 入口的温度范围测试
Ø 出口温度范围测试
一、压缩气体压力检测
检测手段：采用高精度压力传感器（如压电式、应变片式）+ 数显仪表 / 数据采集卡。
核心逻辑：传感器直接安装在压缩机出口管道或储气罐上，将压力信号转换为电信号（4-20mA 或 0-10V），经放大处理后实时显示数值，精度可达 ±0.1% FS，适配 0-6MPa 及以上高压场景。
二、介质温度检测
检测手段：PT100 铂电阻温度传感器（或 K 型热电偶）+ 温度巡检仪。
核心逻辑：传感器插接入压缩机出口、利用铂电阻的电阻值随温度线性变化的特性，将温度信号转换为电信号，测量范围 室温℃~150℃，精度 ±2℃，可实时捕捉出口动态变化。
三、流量测试检测
直接测量法（体积计算法）
原理：在压缩机入口管路上安装经压力计和标准容积的容器，通过计算机时间采集实现压力、时间的流量计算转化。
四、入口压力的模拟检测
原理：配有真空泵+储气罐 实现压力的运行-0.048mpa，排量为200L/min，目的是实现稳定的进口压力的模拟运行；配有压力传感器实施监控和运行！ 模拟高原5000米的真空运行；
三、技术参数
1）、
|
产品名称 |
压缩机性能测试系统 |
|
|
产品型号 |
SUPC_QYJ_6 |
|
|
基本原理 |
利用不同的传感器完成对于压缩机的不同项目测试数据的处理和采集以及输出。 |
|
|
参数 |
试验压力 |
0~2MPa |
|
进口压力 |
0~（-0.048mpa） |
|
|
压力单位 |
Kpa |
|
|
压力精度 |
0.5%fs |
|
|
温度范围 |
室温~150℃ |
|
|
温度显示 |
0.1℃ |
|
|
温度精度 |
1% |
|
|
环境温度 |
室温~150℃ |
|
|
压力传感器 |
试验压力采样频率1秒 |
|
|
试验介质 |
压缩空气 |
|
|
压力控制方式 |
计算机变频控制电器控制 |
|
|
数据采集 |
电脑软件 |
|
|
试样数量 |
1路控制试验压力和试验时间 |
|
|
泵电源 |
13V 40A |
|
|
流量 |
1个阶段的流量范围 |
|
|
使用条件 |
13V电源，功率3.5kw，三项五线制； |
|
|
参考尺寸 |
客户样件提供压缩机组合 |
|
|
结构组成 |
电器控制，压力控制系统，系统动力源，工件安装装置，手动控制，真空装置 |
|
|
适用范围 |
压缩机性能测试 |
|
