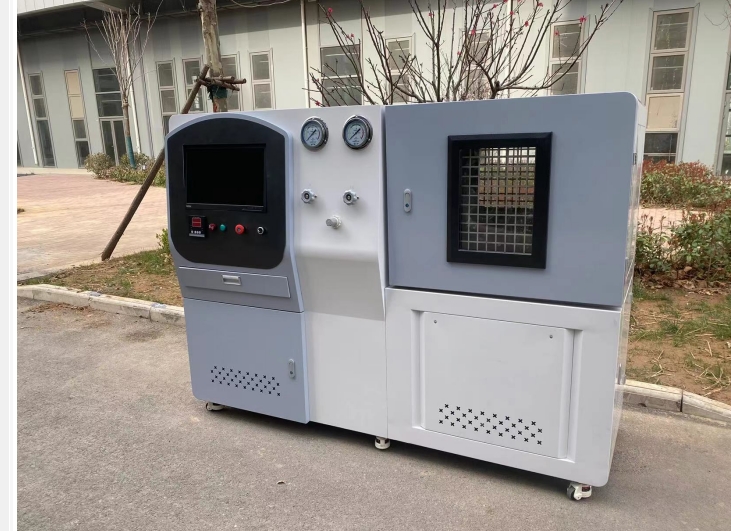

水冷接头流阻测试台-服务器水冷接头流阻试验机（专用机）

1. 产品简介

服务器冷却接头流阻试验机是专为数据中心服务器液冷系统设计的精密测试设备，用于评估液冷接头、快插接头、冷却管路、冷板等关键部件的流体阻力特性（压降-流量关系）。通过模拟实际工况下的流量、压力及温度条件，确保被测件（DUT）的流阻性能符合散热效率、能耗及系统兼容性要求，适用于研发验证、来料质检及生产批次检测。

---

2. 应用场景

• 数据中心液冷系统：服务器CPU/GPU液冷接头、歧管、快插接头。

• 高功率电子设备：AI芯片、5G基站液冷模块。

• 散热部件厂商：冷板、微通道散热器的流阻一致性测试。

• 第三方检测机构：依据行业标准对液冷元件进行性能认证。

---

3. 核心测试功能

• 流量-压降测试：精确测量冷却接头在不同流量（如0.5~20 L/min）下的压力损失（ΔP）。

• 流阻系数分析：自动计算雷诺数（Re）、摩擦系数（λ），生成ΔP-Q特性曲线。

• 泄漏检测（可选）：在额定压力下检测接头密封性。

• 温度模拟（可选）：控制冷却液温度（10°C~60°C），测试温变对流阻的影响。

• 多工位测试（可选）：支持同时测试多个接头，提升效率。

---

4. 设备组成

---

5. 技术参数（典型配置）

• 流量范围：0.1~30 L/min（可扩展至50 L/min）。

• 压力范围：0~0.6 MPa（更高压力可定制）。

• 控温精度：±1°C（选配）。

• 测试精度：流量±0.5% FS，压差±0.5% FS。

• 测试介质：去离子水、25%乙二醇溶液（兼容客户指定冷却液）。

• 电源：AC 220V/50Hz，功率≤2 kW。

---

6. 设备特点

• 高兼容性：适配多种服务器液冷接头（如Intel OCP、Google/AWS定制接口）。

• 低流量精度：针对微通道接头优化，低流量段（<1 L/min）仍保持高分辨率。

• 防腐蚀设计：管路与接触部件采用316不锈钢或PTFE材质，避免冷却液腐蚀。

• 自动化操作：一键启动测试，自动判定合格/不合格（预设阈值报警）。

• 安全防护：具备压力超限停机、漏电保护、液体泄漏传感器。

---

7. 测试标准与报告

• 遵循标准：

  • 行业规范：ANSI/BICSI 002（数据中心液冷设计）、OCP Open Rack标准。

  • 企业标准：客户自定义测试协议（如ΔP≤15 kPa @10 L/min）。

• 报告输出：

  • ΔP-Q曲线图、流阻系数表。

  • 测试结论（Pass/Fail）、批次统计（CPK分析）。

---

8. 选型与定制

• 基础型：单工位，常温测试，满足基本流阻检测需求。

• 高级型：多工位+温控，适用于高精度研发验证。

• 全自动型：集成机械臂自动装卸被测件，对接生产线。

提示：提供被测接头的接口尺寸、工作流量范围及压力要求，可快速定制解决方案。

---

9. 典型用户

• 服务器厂商（如Dell、HPE、浪潮）的液冷部件质检部门。

• 液冷接头供应商（如CPC、Stäubli、国内快插厂商）。

• 数据中心运维方（测试老旧接头性能衰减）。

该设备可显著提升服务器液冷系统的可靠性，避免因流阻过大导致散热不均或泵功耗激增的问题
