线缆纵向水压试验机-电缆横向水压测试装置

概述：

线缆纵向水压试验机和电缆横向水压测试装置是用于检测电缆/光缆在不同方向水压作用下的密封性能、机械强度及防水能力的专业设备，主要应用于电力电缆、海底电缆、通信光缆等产品的质量验证。以下是两类设备的详细说明及对比：

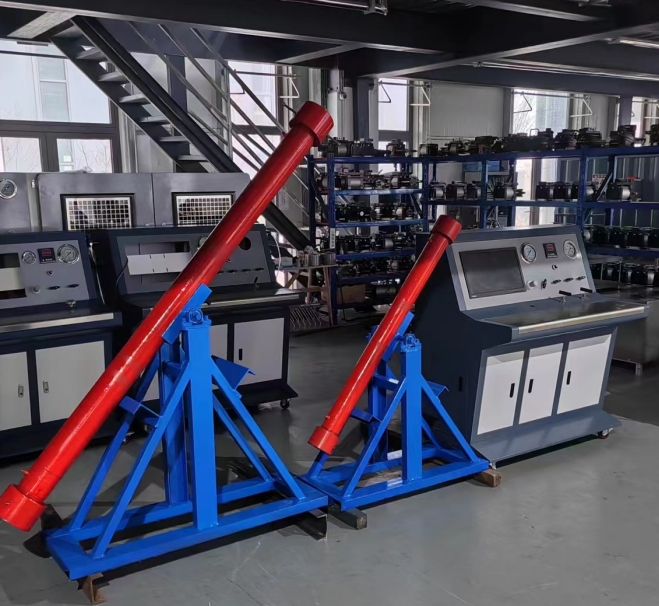

一、线缆纵向水压试验机

1. 功能与用途

    测试方向：模拟水沿电缆轴向（纵向）渗透的压力环境。

    核心检测项：

        电缆护套、绝缘层的纵向防水密封性。

        在长期水压下的结构稳定性（如海底电缆的长期服役性能）。

    适用标准：

    IEC 60502-2、GB/T 12706.2（电力电缆）；YD/T 901（通信光缆）。

2. 典型参数

项目 参数范围

压力范围 0.1~10 MPa（可定制更高）

测试时间 24~1000小时（根据标准要求）

样品长度 1~10米（需密封端头处理）

控制精度 ±1% FS

3. 试验流程

    样品制备：截取电缆段，两端用密封接头封闭。

    注水加压：从一端注入水，逐步升压至目标值并保压。

    检测判定：

        观察另一端是否渗水；

        测试后解剖电缆检查内部渗透情况。

二、电缆横向水压测试装置

1. 功能与用途

    测试方向：模拟水从电缆径向（横向）挤压的工况（如深水环境）。

    核心检测项：

        外护套的抗压溃能力；

        电缆在高压水下的径向形变和绝缘性能。

    适用标准：

    IEEE 1580（海底电缆）；IEC 60840（高压电缆）。

2. 典型参数

项目 参数范围

压力范围 0.5~50 MPa（深水电缆可达100 MPa）

测试介质 清水或模拟海水

样品直径 10~300 mm

数据采集 实时监测压力、形变、泄漏量

3. 试验流程

    样品安装：将电缆置于高压舱内，密封舱体。

    注水加压：通过液压系统施加径向水压。

    性能测试：

        保压期间检测电缆的电气性能（如绝缘电阻）；

        泄压后检查护套是否破裂或永久变形。

三、纵向 vs 横向水压测试对比

特性 纵向水压试验机 横向水压测试装置

压力方向 轴向（平行电缆） 径向（垂直电缆表面）

主要失效风险 端头密封失效、纵向渗水 护套压溃、绝缘层损伤

典型应用 通信光缆、低压电力电缆 海底电缆、深海装备用缆

设备结构 线性密封管道+压力泵 圆柱形高压舱+液压系统
