井口装置水压试验机|井口阀门水压试验机

石油、钻采行业试验机

浏览:次 2019-09-06 17:46:39

井口装置水压试验机

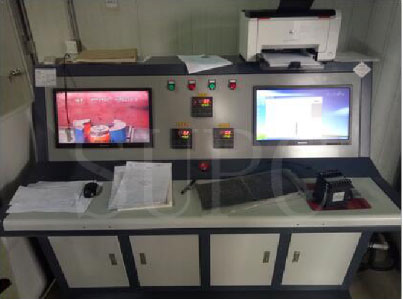

井口装置水压试验机控制台




标题:井口装置试压机|井口阀门水压试验机

一、设备特点

井口装置试压机主要用于钻井防喷器、井口采油(气)树、采油树、井口阀门、井口管汇、节流和压井管汇等产品的出厂检验,同时能够模拟以上产品的压力测试;特别适合于井控装备生产厂家做产品生产检测和井口的质量维修测试等领域;同样也适合科研、检测机构作设备研究和资质认证,例如油田检测站和修井队。
参考标准:
1.API 6A、SY/T5127-2002《井口装置和采油树规范》;
2.API 16A 、SY/T5053.1-2000《防喷器及控制装置  防喷器》;
3.API 16C、SY/T5323-92 《压井管汇与节流管汇》;
4.GBT 22513-2008 石油天然气工业 钻井和采油设备 井口装置和采油树
二、井口装置水压试验机(采油树、防喷器水压测试台)基本原理:
配有思明特G400增压泵和预压补液泵双泵并联的方式,完成对采油树、井口装置、阀门、管汇、防喷器的注液和高压水压试验,利用计算机控制系统,可对测试压力、测试时间、增压速率、进行无级调节和压力节点设定,到压力自动停机,进入保压倒计时,计时完毕提醒泄压,采用视屏监控功能,实时实现测试现场。
三、井口防喷器水压测试台辅助测试功能:
采用计算机采集系统,可绘制整个测试过程压力曲线以及压力数据并形成历史测试数据库。同时配有计算机视频监控的功能,可配有多个摄像头,可完成对测试现场不同角度的高清视频观察。
四、井口装置水压试验机(采油树、防喷器水压测试台)技术参数:
压力范围:0~280MPa
测试介质:液体、水
测试工位: 单工位
空压精度: ±0.2MPa
采集精度: 0.5%FS
泵的选型: SUP_G_400
计时方式:计算机自动
连接方式: 高压快速连接
控制方式:计算机程序/手动按钮
输出方式: 计算机压力曲线和试验报告以及视频实时监控的功能。
设备使用条件:0.3~0.8Mpa低压气源,220V//380V电源。
