140Mpa井口阀门管线水压试验机
浏览:次 2022-04-15 13:25:43
标题:140Mpa井口管线水压试验机|计算机井口阀门试压机
一、适用范围:

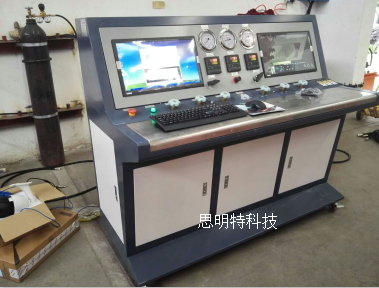

思明特科技生产的140Mpa井口阀门管线水压试验机是用于井口阀门,井口管道,井口管线,井口连接头,浮箍,防喷器,采气树,采油树的耐水压密封性,耐压强度的检测项目,主要的操作步骤为:内置增压泵,是先对高压的输出和控制,利用工装接头和产品密封圈工装实现对地方的快速密封;压力范围分为140mpa 180mpa 210mpa,介质为液体清水,控制方式为计算机自动控制,可输出压力曲线和测试报告,内置思明特增压泵,双泵并联的方式,一个注水一个打压的测试方式,内置无焊接不锈钢钢管连接,可配有水箱,增压,泄压是循环管路,内置高压精密过滤器,增压方式为气动柱塞/电动液驱柱塞增压的方式记性,可配有视频监控,在试压的同时能够变焦可以观察现场试压测试的情况。
二、基本参数
1. 试验介质:液体
2. 试验管路:1路(可扩展)
3. 试压范围:0-140MPa(可选)
4. 记时范围:计算机/时间继电器(自动)
5. 压力显示:数字/指针式压力表。
6. 试验介质温度:常温(可扩展)
7. 驱动气体:0.2-0.8MPa。
8、输出方式:压力曲线和测试报告,
9、辅助测试:视频监控系统/工装装置
三、设备特点
1. 设备的主要元件采用的高端进口元器件,质量稳定。
2. 控制方式可分别采用手动控制和计算机控制,设备分档,应用广泛。
3. 配有思明特(济南)数据处理系统,能够精准控制和采集整个试验过程的数据,同时能够输出整个试验过程的压力曲线图和记录数据库。
4、采用思明特(济南)专用的压力控制系统 ,能够在额定压力范围内,无极可调。
6、设备配有测试件放置箱(水压爆破试验箱),安全可靠。
7、采用试验介质循环装置,试验介质能够重复利用,快捷方便。
8、设备可设计并配有专用的波纹管工装,安全有效。
济南思明特科技有限公司成立于2008年,是一家专业设计、开发、制造和销售为一体的企业。并在行业内取得各种专利产品;占地面积4000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。
试验过程,先将高压压缩机启动,先将高压储气罐充压至35MPa,当试验开始时,先打开充压阀向被测试件中充气,直至平衡压力为35MPa左右,然后启动增压系统,向被测试件中充气至所需试验压力70MPa。
液压系统作为驱动力,因液压液压站无法直接输出高压且介质的特殊性,即通过动态泵产生高压(可以视为压力放大器),
井口装置气密封试验机用于检测井口装置的气密封试验,采用计算机控制进行气密封试验,通过冒泡法检测被测件的泄漏情况,配置有远程摄像头观察气密封泄漏情况
井口装置水压试验机应用于采油树、防喷器、采气树、井口阀门、封隔器等产品的水压实验,产品压力可调,采用微机控制可远程监控试验压力,自动试压保压。
思明特生产的油田专用试水压机是用于井口产品的水压检测,是针对于测试产品密封后对内部进行内水压测试,可是实现到设定压力自动停机,保压计时 计时完毕提醒泄压,完成水压试验机的操作过程;
